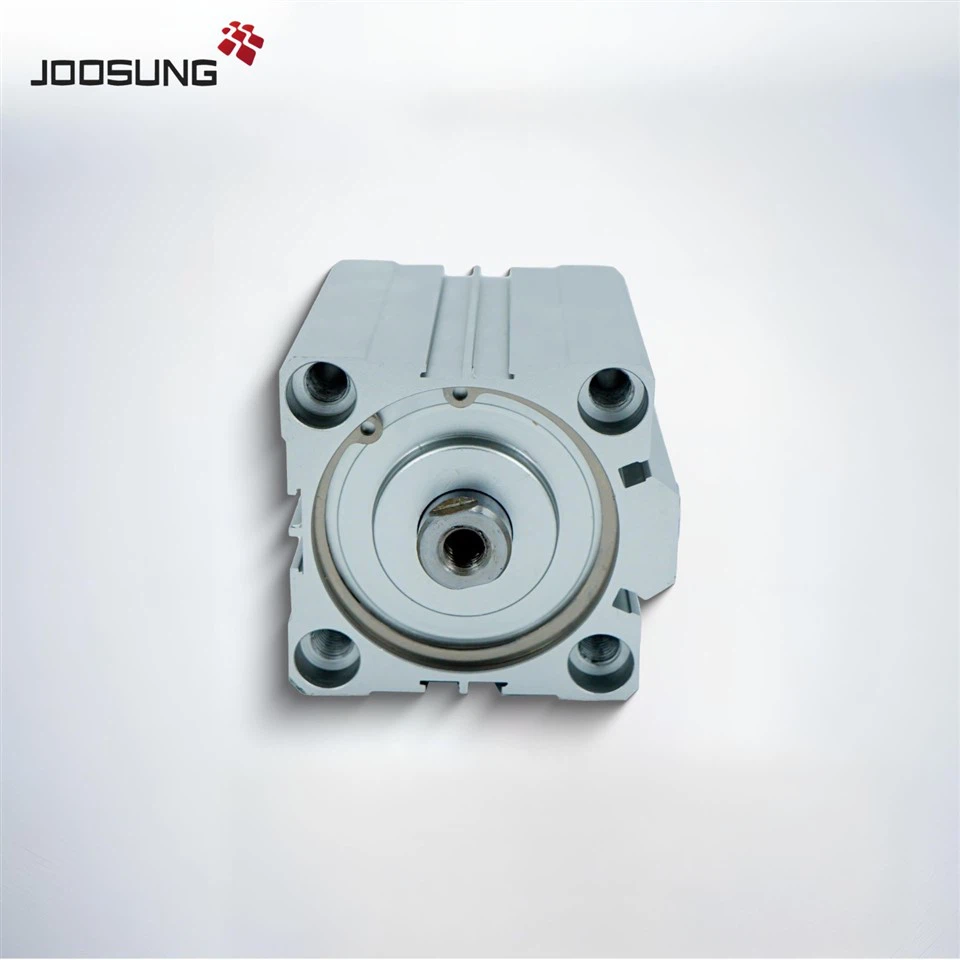

TheKompaktni pneumatski cilindri serije ACQsu dizajnirani za sisteme automatizacije koji zahtijevajuSvemirska efikasnost bez ugrožavanja moći. Sa svojimTanki profil i robusno aluminijumsko tijelo, ovi dvokodrijski cilindri zraka idealni su za instalacije visoke gustoće kao što su automatizacija Jig-a, stezne jedinice i mehanizme za odabir i mjesto.
SadržePrecizne obrađene završne kape, Ugrađeni magneti za instalaciju senzora, iDual Air portoviZa fleksibilne cjevovode, cilindri ACQ kombiniraju kompaktnost sa vrhunskom pouzdanošću i lako održavanjem. Dostupno u širokom rasponu veličine provrta i duljine hoda, ACQ serija nudi glatku, dosljednu linearnu kretanju čak i pod visokim ciklusom.
|
ACQ 20 x 30 sb |
|||||
|
ACQD 20 x 30 sb |
|||||
|
ACQJ 20 x 30-30 SB |
|||||
|
① ② ③ ④ ⑤ ⑥ |
|||||
|
①model |
②bore veličine |
③stroke |
④adaljivi |
⑤Magnet |
⑥Rod tip |
|
ACQ: Kompaktni cilindar |
12 16 20 25 32 40 50 63 80 100 |
Odnositi se |
Nema ovog koda |
Prazan: bez magneta |
Prazan: ženski navoj |
|
ASQ: kompaktni cilindar |
12 16 20 25 |
||||
|
ATQ: Kompaktni cilindar |
|||||
|
ACQD: Kompaktni cilindar |
12 16 20 25 |
10 20 30 4050 75 100 |
|||
|
ACQJ: Kompaktni cilindar |
|||||
Tražite pouzdan kompaktni cilindar zraka za vaš automatizacijski sustav?
Kontaktirajte nas zaCAD crteži, liste, skupno cijene i prilagođavanje OEM-aza ACQ seriju.
Šaljem globalno s brzim dostavom i tehničkom podrškom.
|
Specifikacija |
||||||||||
|
Specifikacija provrta |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Uzorak pokreta |
Tip ekstruzije jednog akcije Jednostruki akcija Tip za crtanje |
- |
||||||||
|
Dvostruka akcija |
||||||||||
|
Radni medij |
Zrak |
|||||||||
|
Radno pritisak |
Dvostruka radnja: 10-9,0 kgf / cm² Jednokrevetna akcija: 2.0-9.0 kgf / cm² |
|||||||||
|
Osigurani otpor tlaka |
10,5 kg / cm² |
|||||||||
|
Raspon radne temperature |
0-70 stepeni |
|||||||||
|
|
Dvostruka akcija: 30 ~ 500 mm / s |
30 ~ 350 mm / s |
30 ~ 250 mm / s |
|||||||
|
Pojedinačna akcija: 100-500 mm / s |
- |
|||||||||
|
Zglobna cijev |
M5×0.8 |
G1/8 |
G1/4 |
G3/8 |
||||||
|
Serijski model |
Dostupni modeli |
|
ACQ12 serija |
ACQ12x5s, ACQ12x10S, ACQ12x15S, ACQ12x20S, ACQ12x25S, ACQ12x30s, ACQ12x35s, ACQ12x40S, ACQ12x45S, ACQ12x50S, ACQ12x55s, ACQ12x60s |
|
ACQ16 serija |
ACQ16x5s, ACQ16x10S, ACQ16x15S, ACQ16x25S, ACQ16x30s, ACQ16x35s, ACQ16x40S, ACQ16x45S, ACQ16x50S, ACQ16x55s, ACQ16x60s |
|
ACQ20 serija |
ACQ20x5S, ACQ20x10S, ACQ20x20S, ACQ20x20S, ACQ20x30s, ACQ20x35S, ACQ20x40S, ACQ20x45S, ACQ20x50S, ACQ20x55s, ACQ20x60s |
|
ACQ25 serija |
ACQ25X5S, ACQ25x10S, ACQ25x20S, ACQ25x20S, ACQ25x25S, ACQ25x30s, ACQ25x40S, ACQ25x40S, ACQ25x45S, ACQ25x50S, ACQ25x55s, ACQ25x55s |
|
ACQ32 serija |
ACQ32X5S, ACQ32x15S, ACQ32x20S, ACQ32x25S, ACQ32x30s, ACQ32x40S, ACQ32x45S, ACQ32x55S, ACQ32x55s, ACQ32x65s, ACQ32X70S, ACQ32x75s, ACQ32x75s, ACQ32x75s |
|
ACQ40 serija |
ACQ40X5S, ACQ40x15S, ACQ40x20S, ACQ40x30s, ACQ40x40S, ACQ40x40S, ACQ40x5s, ACQ40x55s, ACQ40x60S, ACQ40x55S, ACQ40x70s, ACQ40x75s, ACQ40x75s |
|
ACQ50 serija |
ACQ50X5S, ACQ50x15S, ACQ50x20S, ACQ50x30s, ACQ50x40S, ACQ50x40S, ACQ50x45S, ACQ50x50S, ACQ050x55s, ACQ50x65s, ACQ050x70s, ACQ050x75s, ACQ050x80s |
|
ACQ63 serija |
ACQ63x5s, ACQ63x15S, ACQ63x20S, ACQ63x25S, ACQ63X35S, ACQ63x40S, ACQ63x53S, ACQ63x50S, ACQ63x55s, ACQ63x65s, ACQ63x70s, ACQ63x70s, ACQ63x75s, ACQ63x75s |
|
ACQ80 serija |
ACQ80x5s, ACQ80x15S, ACQ80x20S, ACQ80x30s, ACQ80x40S, ACQ080x40s, ACQ80x50S, ACQ080x55s, ACQ80x65s, ACQ080x70s, ACQ080x75s, ACQ080x80s |
