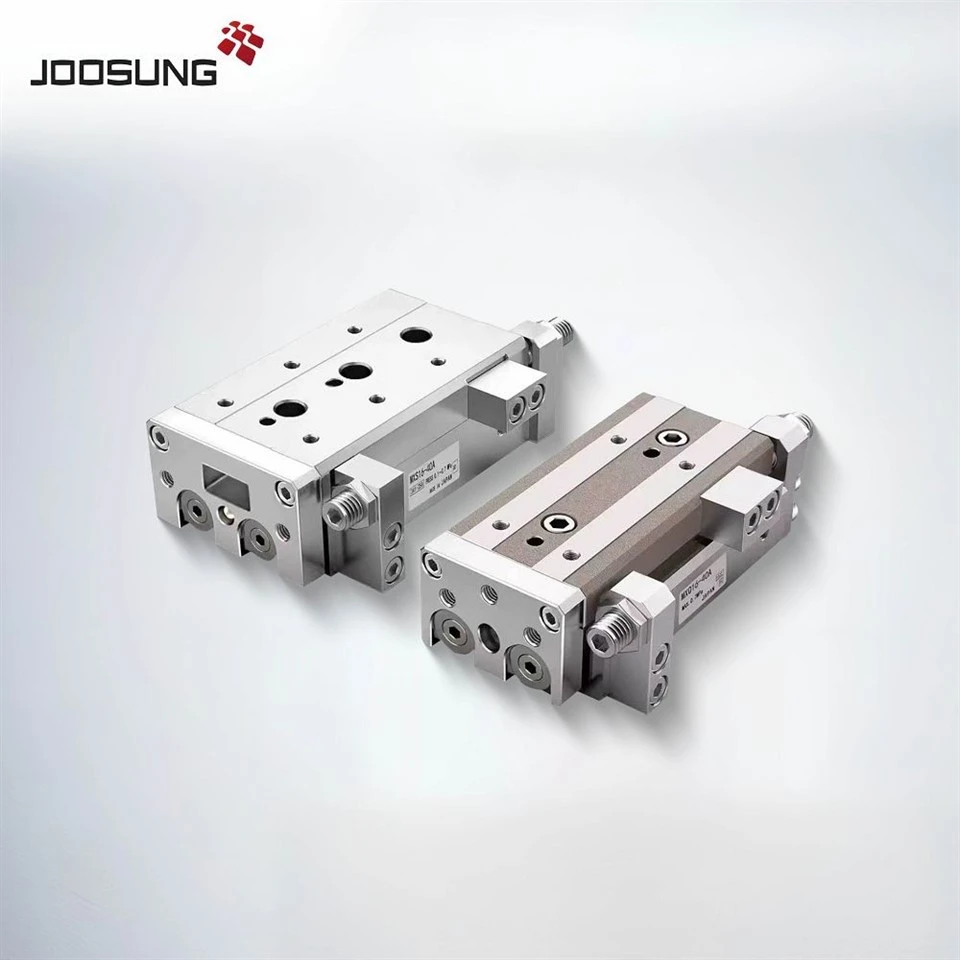

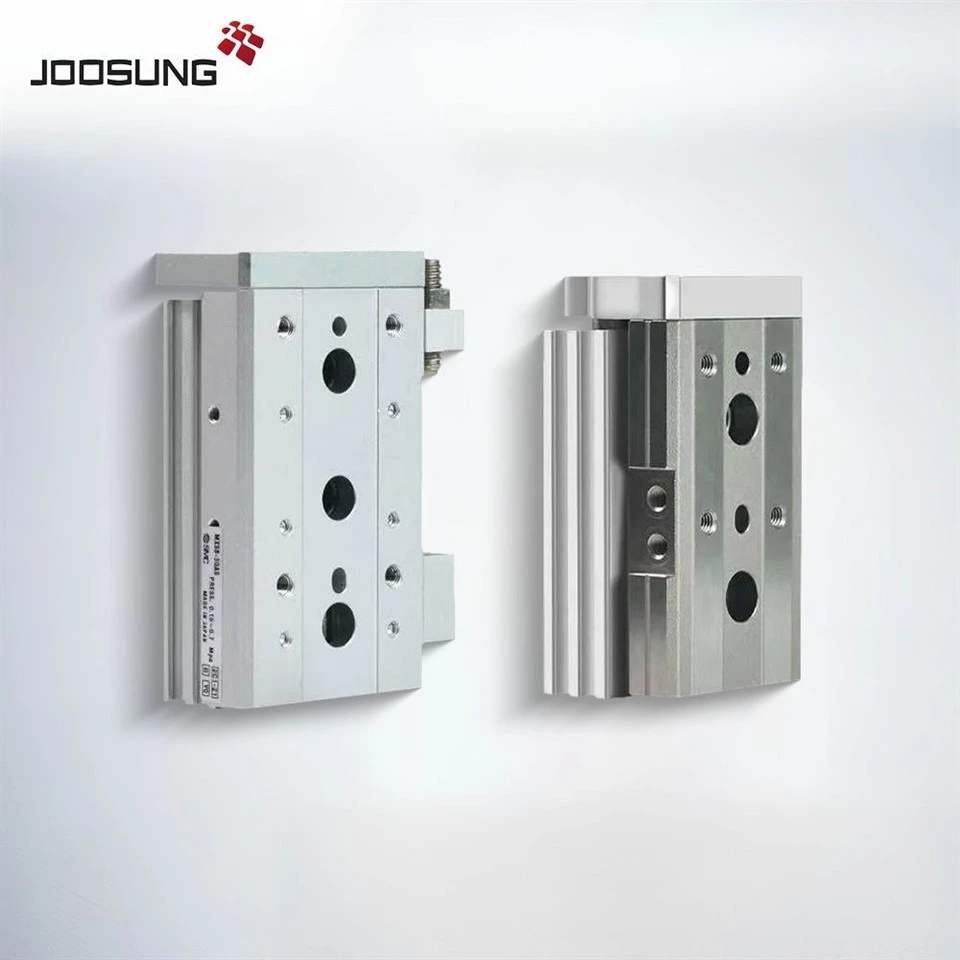

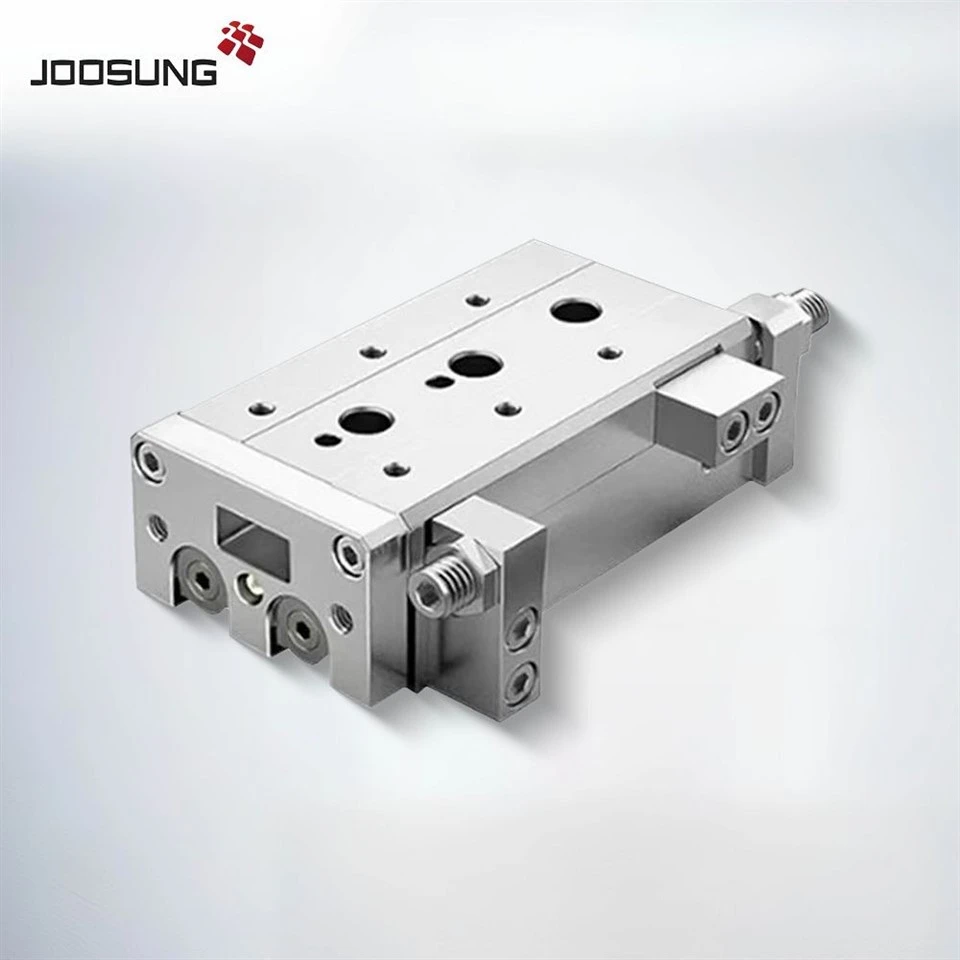

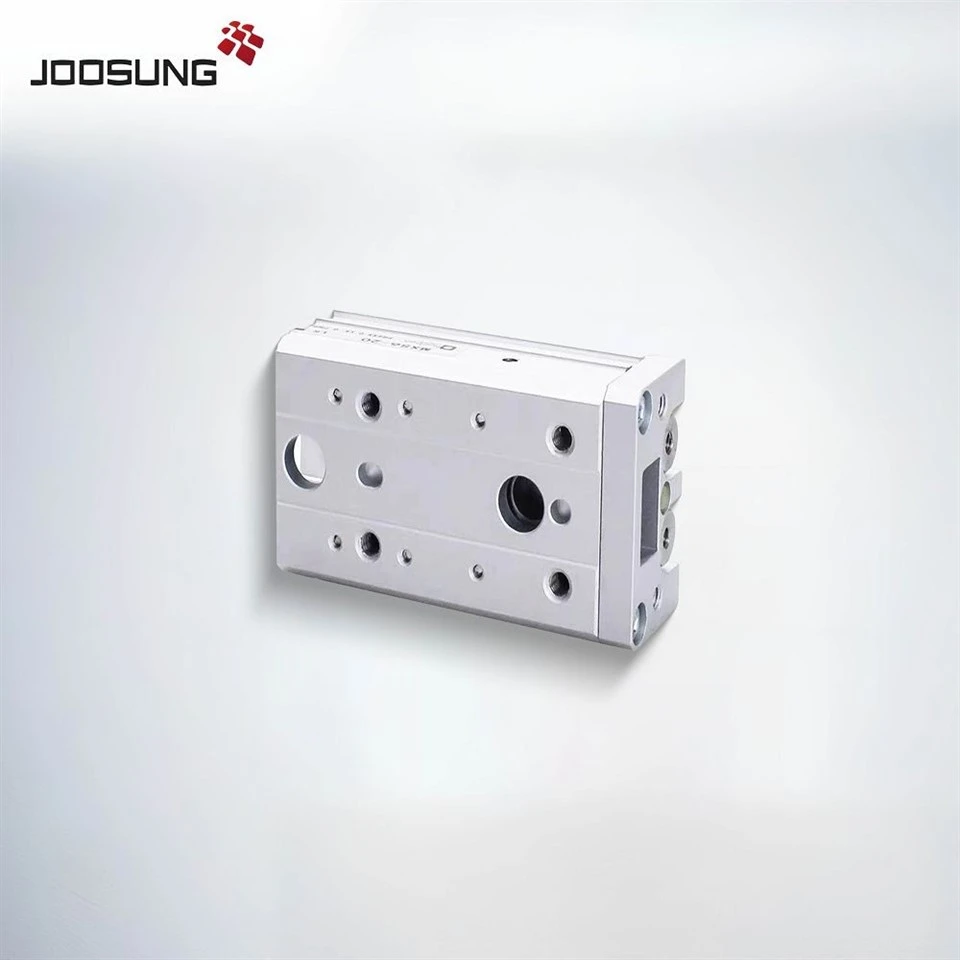

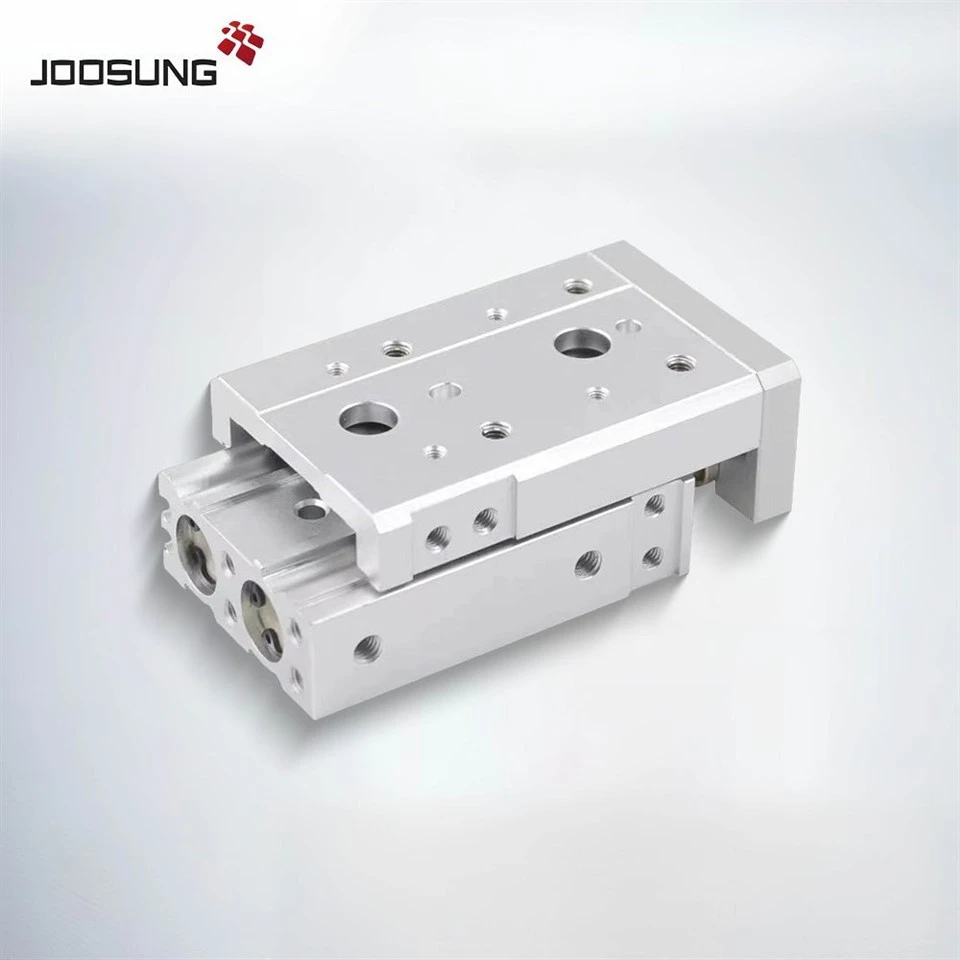

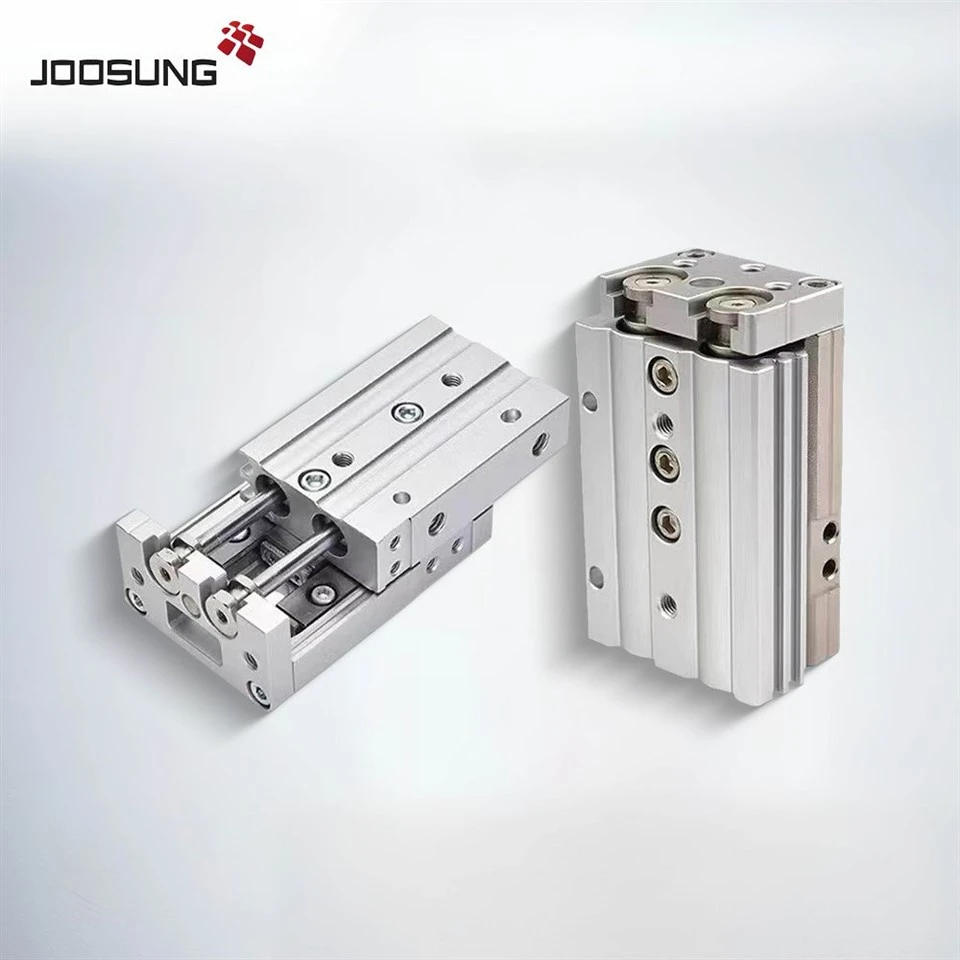

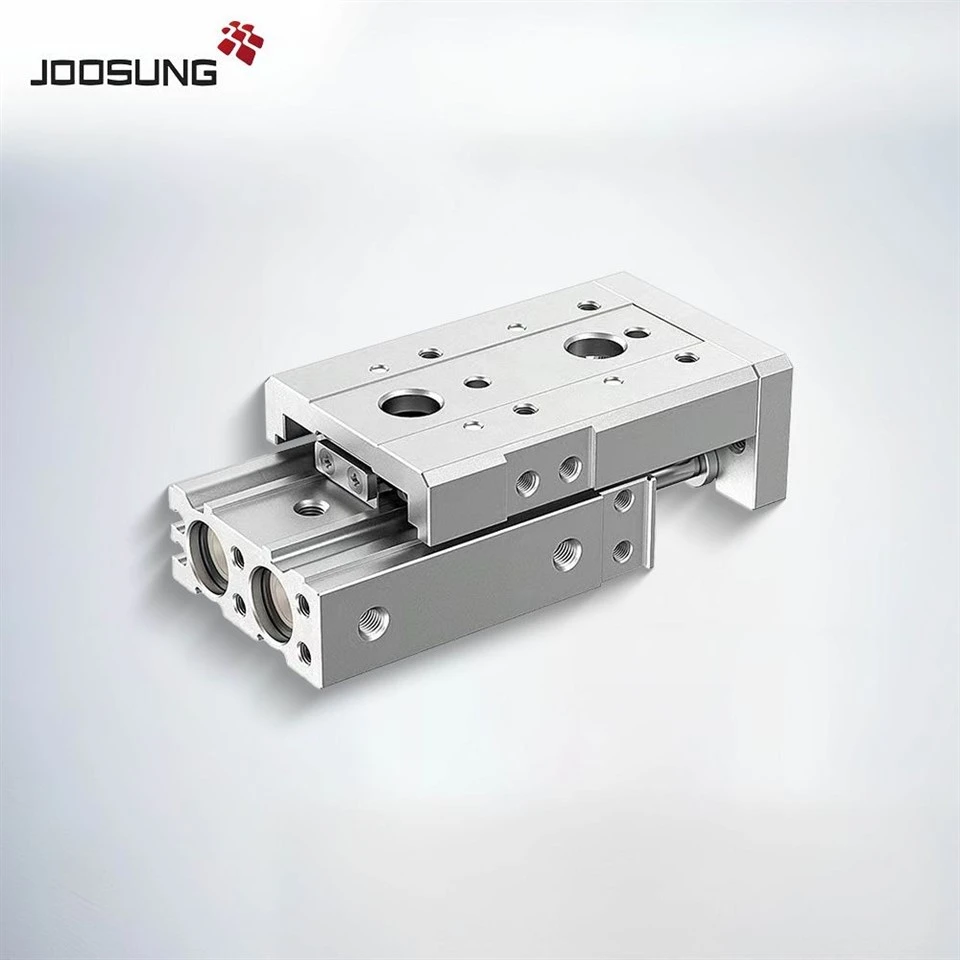

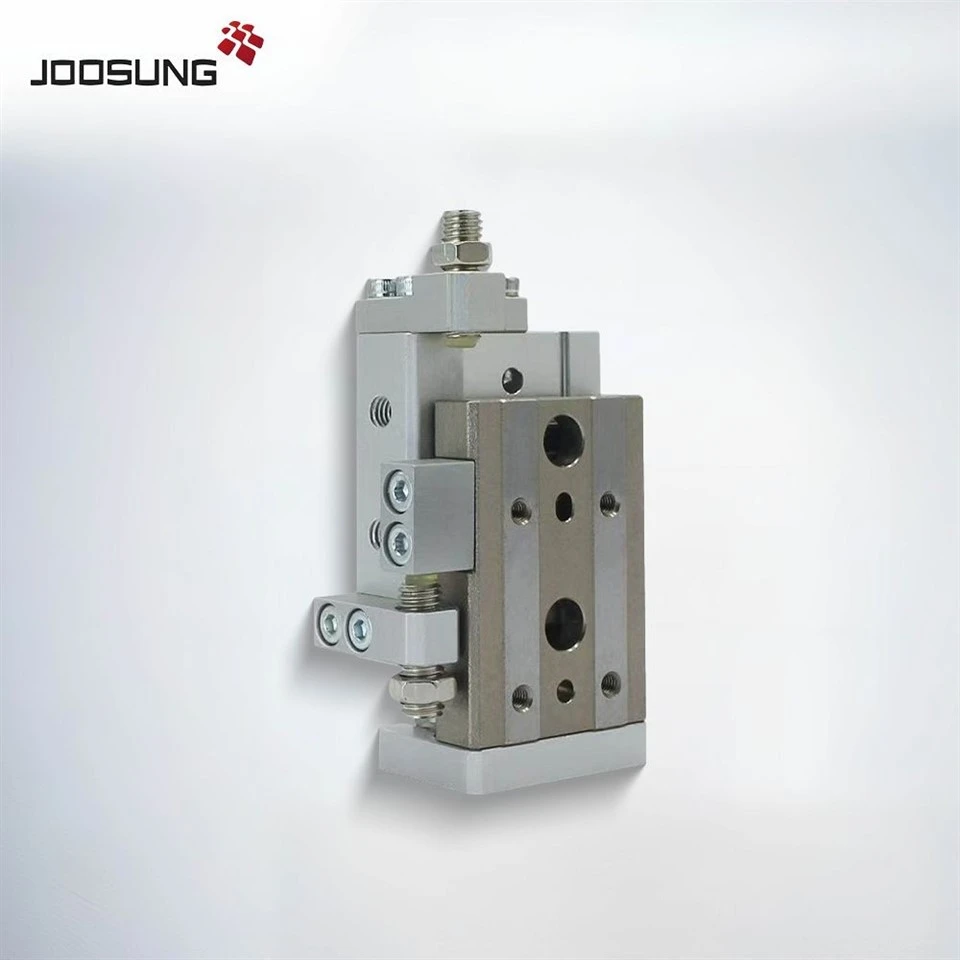

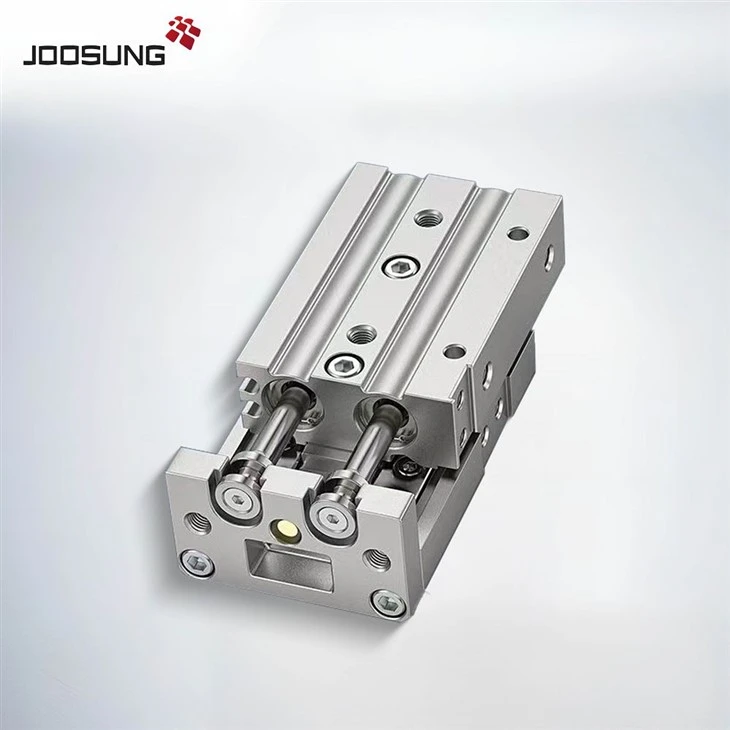

TheMXQ serija klizača Pneumatski cilindarjeUltra kompaktan vođeni aktuatorzatrpan zaVisoko precizno linearno kretanjeu okruženju za automatizaciju ograničenog prostora. Integrira aRecirkuliranje linearnog kugličnog vodičai aKlipni sistemUnutar izuzetno niskog profilnog stambenog prostora, pružanjeSuperiorna krutost, visoka ponovljivost, iOdličan nosivost.
Za razliku od tipičnih cilindara sa dvostrukim štapom,MXQ klizni tabel koristi linearni željeznički sistem, osiguravanjeNema otklona cilindračak i pod bočnim ili ofsetnim terenima. Dizajniran za minimiziranje montažnog prostora, MXQ se široko koristi uRukovanje poluvodičem, inspekcijske jedinice, precizne sklopne linijei drugi visokotehnološki sistemi automatizacije koji zahtijevajuFine kontrola kretanja u zatvorenim područjima.
|
Kako naručiti mxQSerija pneumatski cilindar |
|||
|
Mxq |
12 |
30 |
Za |
|
Veličina provrta |
Stroke cilindra |
Z: Bez podešavanja |
|
|
6 |
10,20,30,40,50 |
Za: Metalni čep sa branikom |
|
|
8 |
10,20,30,40,50,75 |
ZB: Metalni čep sa branikom |
|
|
12 |
10,20,30,40,50,75,100 |
ZC: Metalni čep sa branikom |
|
|
16 |
10,20,30,40,50,75,100 |
ZD: Gumeni čep |
|
|
20 |
10,20,30,40,50,75,100 |
ZE: Gumeni čep |
|
|
25 |
10,20,30,40,50,75,100 |
ZF: Gumeni čep |
|
Tražeći aKompaktni, visoko precizni klizni tabliciZa vaš sistem automatizacije?
TheMxqSerija pneumatski cilindarnudi aDizajn uštede prostora, Izvrsna otpornost na bočno opterećenje, iglatka, precizna linearna vodstvaza kritične aplikacije.
Kontaktirajte nas sadazaMxqDatašeet, 3D CAD modeli i prilagođeni navodZa vaš sljedeći projekt automatizacije!
|
Specifikacije |
||||||
|
Veličina provrta (mm) |
6 |
8 |
12 |
16 |
20 |
25 |
|
Veličina cevovoda |
M3x0.5 |
M5x0.8 |
RC 1/8, NPT 1/8, G 1/8 |
|||
|
Tečnost |
Zrak |
|||||
|
Akcija |
Dvostruko djelovanje |
|||||
|
Radni pritisak |
0,15 do 0,7 MPa |
|||||
|
Protiv pritisak |
1.05MPA |
|||||
|
Temperatura ambijenta i tekućine |
-10 do 60c |
|||||
|
Raspon radne brzine |
50 do 500 mm / s |
|||||
|
Jastuk |
Gumeni branik (standardni, gumeni čep) |
|||||
|
Podmazivanje |
Ne-lube |
|||||
|
Automatski prekidač (neobavezno) |
Reed Automatski prekidač (2-žica, 3-žica) |
|||||
|
Serijski model |
Dostupni modeli |
|
MXQ6 serija |
MXQ6-10, MXQ6-20, MXQ6-30, MXQ6-40, MXQ6-50 |
|
MXQ8 serija |
MXQ8-10, MXQ8-20, MXQ8-30, MXQ8-40, MXQ8-50, MXQ8-75 |
|
MXQ12 serija |
MXQ12-10, MXQ12-20, MXQ12-30, MXQ12-40, MXQ12-50, MXQ12-75, MXQ12-100 |
|
MXQ16 serija |
MXQ16-10, MXQ16-20, MXQ16-30, MXQ16-40, MXQ16-50, MXQ16-75, MXQ16-100, MXQ16-125 |
|
MXQ20 serija |
MXQ20-10, MXQ20-20, MXQ20-30, MXQ20-40, MXQ20-50, MXQ20-75, MXQ20-100, MXQ20-125, MXQ20-150 |
|
MXQ25 serija |
MXQ25-10, MXQ25-20, MXQ25-30, MXQ25-40, MXQ25-50, MXQ25-100, MXQ25-125, MXQ25-150 |
