Pregled

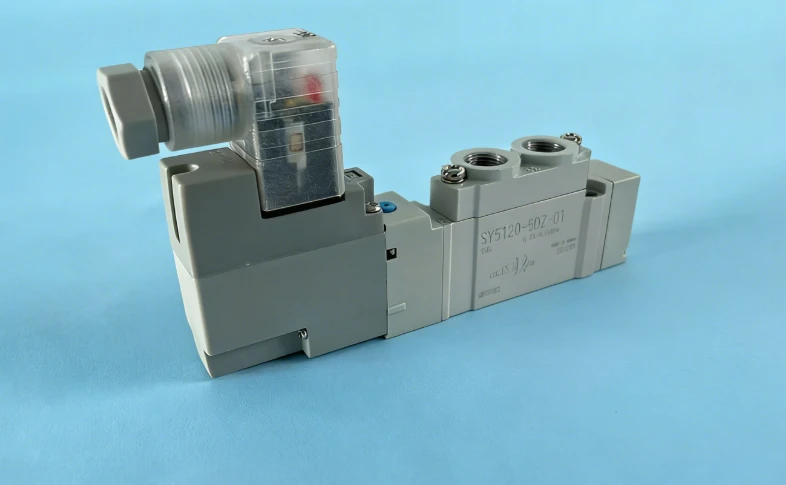

Pneumatski elektromagnetni ventili su industrijske komponente kontrolisane elektromagnetizmom, služe kao osnovni elementi automatizacije za kontrolu fluida. Oni se široko koriste u industrijskim kontrolnim sistemima za podešavanje smjera, brzine protoka, brzine i drugih parametara komprimovanog zraka i drugih medija.
Normalno otvoreni i normalno zatvoreni elektromagnetni ventili
- normalno zatvoren (NC): Prolaz zraka je blokiran kada je bez{0}}napona; protok vazduha je omogućen samo kada je uključen. Ovo je najčešće korištena vrsta u-aplikacijama na web lokaciji.
- normalno otvoren (NE): Prolaz za zrak ostaje otvoren kada je bez{0}}napona; protok vazduha se prekida samo kada je uključen.
- Logika odabira: Za dugotrajan-kontinuirani protok vazduha (npr. 23 sata protoka, 1 sat prekida), anormalno otvoren elektromagnetni ventilje poželjno da se minimizira kontinuirana potrošnja energije.
Priključci elektromagnetnog ventila, položaji i tipovi upravljanja
- Broj pozicija: Odnosi se na broj radnih pozicija kalema ventila, vizuelno predstavljenih kutijama na šematskim dijagramima.
- Broj načina: Odnosi se na broj zračnih priključaka, obično 5 priključaka u standardnim pneumatskim elektromagnetnim ventilima.
- Kontrola jednog solenoida: Opremljen sa jednom zavojnicom; ventil se automatski resetuje kada se -isprazni.
- Kontrola dvostrukog solenoida: Opremljen sa dva namotaja; zadržava svoje posljednje stanje kada je bez{0}}napona.
Ključne karakteristike i struktura
- Parametri modela: Navedite promjer cijevi, nazivni napon, seriju ventila i funkcionalne specifikacije.
- Dugme za ručno testiranje: Omogućava ručno aktiviranje kalema bez električne energije, efektivno samo kada se dovodi vazdušni pritisak.
- Podešavanje gasa: Podešavanje u smjeru suprotnom od kazaljke na satu povećava brzinu pokretanja cilindra; podešavanje u smeru kazaljke na satu smanjuje brzinu.
Princip aktiviranja cilindra
- Vazduh struji iz ulaznog otvoraP do A→ Cilindar se uvlači, a izduvni vazduh izlazi kroz njegaB do S.
- Vazduh struji iz ulaznog otvoraP do B→ Cilindar se izvlači, a izduvni vazduh izlazi kroz njegaA do R.
Razdjelnici i otoci ventila
- Razdjelni blokovi: Omogućava ugradnju više elektromagnetnih ventila, dijeljenje puteva za dovod i odvod zraka. Svaki ventil obično zahtijeva jedan PLC izlaz (Q-tačka).
- Valve Islands: Koristite kontrolu komunikacije da zamijenite diskretno ožičenje, značajno smanjujući broj potrebnih PLC Q-tačaka.
- Pneumatski priključci: Utisni{0}} konektori za jednostavnu instalaciju cijevi; pritisnite kragnu da oslobodite cijev.
Pneumatske komponente za pripremu zraka
- Uljni{0}}Separator vode: Filtrira vlagu, ulje i nečistoće iz komprimovanog zraka koji stvaraju zračni kompresori.
- Regulator pritiska: Smanjuje i stabilizuje ulazni pritisak vazduha (mogućnost samo smanjenja pritiska).
- Mist Lubricator: Opskrbljuje uljem za podmazivanje cilindre i solenoidne ventile kako bi se smanjilo habanje tokom kontinuiranog rada.
- Prigušivači i utikači: Prigušivači smanjuju buku izduvnih gasova; čepovi zatvaraju neiskorištene priključke na sklopovima razdjelnika.
